珩齒加工工藝注意事項

珩齒工藝注意事項

1熱前齒部精度的保證很重要。所有漸開線齒輪的熱后珩齒一定要在熱前達到以下精度：

1.1齒坯精車工序要在數控車床上，采用漲胎式精車夾具加工，要求端面對內孔的跳動不超過0.025mm。.

1.2滾齒工序要在數控滾齒機上，采用漲胎式滾齒夾具加工。要求摸數在3～5.5mm之間、齒數在30～60之間的園柱齒輪齒圈跳動不超過0.03mm,周節累計誤差不超過0.03mm。齒形齒向誤差不超過9級。

1.3剃齒工序要注意剃刀的修形。齒形齒向誤差完全符合產品圖的各項要求。特別對K型齒形的變化進行冷熱配合，有K齒形圖要求的一定要在熱前的K齒形框內。

2珩前齒部精度的保證：

2.1熱后磨孔的齒輪要在數控內園磨床上，用節園夾具磨內孔，要求磨后的齒圈跳動不超過7級精度。以19552為例，齒圈跳動不大于0.03mm。

2.2珩輪基體的齒形刃磨一定要根據熱后修形變化情況進行修磨。若檢測到工件熱后齒形齒頂正0.015mm，那么在刃磨珩輪基體的齒形時，齒根要正0.02mm，這樣才能達到修形的目的。

以上工作做好了會對熱后珩齒起到事半功倍的作用。

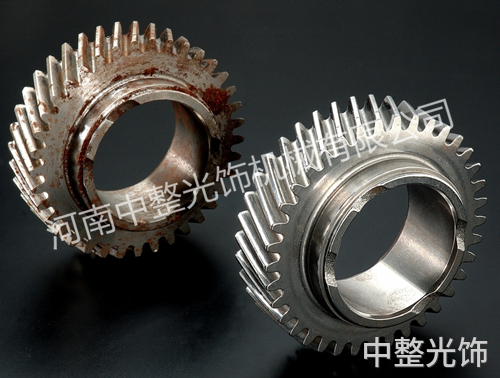

河南中整光飾機械有限公司專業生產齒輪拋光機,解決各種精密齒輪去毛刺、倒角、去刀紋,、去氧化皮、齒面根部拋光、精密拋光、鏡面拋光、降低齒部粗糙度，提高齒面光潔度等復雜性齒輪拋光技術難題。
